Защо силата на въздействието се е увеличила с 55%? Разкриване на това как инженерният пластмасов цинков сулфид S -10 предефинира тавана на производителността на подсилени от стъклени влакна бели модифицирани пластмаси

Въведение

Във високоефективната система за съвпадение на цветовете на пластмаса с стъклени влакна изборът на материали значително влияе върху механичните свойства, ефективността на обработката и контрола на разходите на крайните продукти. Тази статия провежда сравнителен анализ на данните за механичната ефективност, данните за рязане на стъклени влакна (GF) и лабораторни стойности от различни формулировки и изследва предимствата на ефективността на ефективността наИнженерна пластмасова цинкова сулфидS -10 от Yunfu Hongzhi New Materials Co., Ltd. (Ambition®).





Цинковият сулфид, като бял многофункционален пигмент, придава уникални характеристики и предимства на продукти, които други бели пигменти, като титанов диоксид (Tio₂), не могат да осигурят. Yunfu Hongzhi New Materials Co., Ltd. (Ambition®) Инженерно пластмасово цинково сулфид S {{0}} е органично модифициран и представя бял пигмент със синя фаза. Той има показател на пречупване от 2.37, твърдост на MOHS от 3,0 (сравнително ниска твърдост) и висока топлопроводимост.

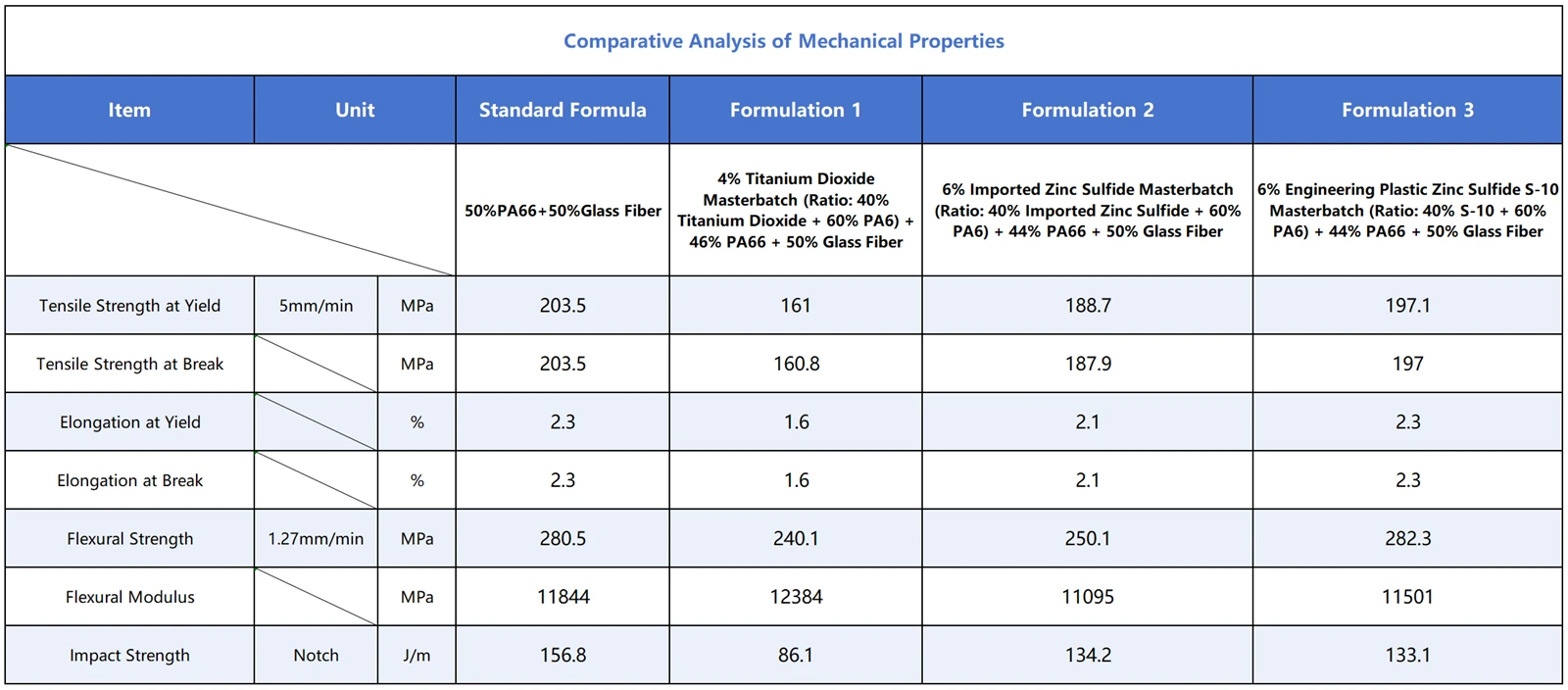

I. Сравнителен анализ на механичните свойства между Инженерна пластмасова цинкова сулфид S -10 и състави на титанов диоксид





1. Свойства на опън

① Сила на опъване на опън:Във високоефективната система за съвпадение на цветовете на подсилена от стъклени влакна пластмаси, формуляр 3 (Инженерно пластмасово цинково сулфид S -10) постига 197,1 MPa, значително по-висока от формулировката 1 (титанов диоксид) при 161 MPa и близка до стандартната формулировка 203,5 MPA. Това показва, че S -10 се представя по -добре за повишаване на твърдостта на материала, като ефективно намалява загубата на сила, причинена от добавки на материали.

② Подаване на удължаване и прекъсване на удължаването:Формулиране 3 (S -10) има удължаване на добива и счупване на удължаване от 2,3%, превъзхождаща формулировка 1 (титанов диоксид) при 1,6%. Това показва, че S -10 има предимство в поддържането на материална пластичност, намалявайки риска от бритовост на продукта.



2. Флефурни свойства

① Сила на огъване:Формулиране 3 (инженерна пластмасова цинкова сулфид S -10) достига 282.3 MPa, не само далеч надвишаващ формулировката 1 (титанов диоксид) при 240,1 MPa, но и малко по -висока от 280,5 MPa на стандартната формулировка. Добавянето на S -10 значително повишава гъвкавостта на материала, отговарящо на изискванията на сценарии с високо натоварване.



3. Силата на удара

Формулиране 3 (S -10) има назъбена сила на удар от 133,1 j/m, увеличение с 55% в сравнение с формуляр 1 (титанов диоксид) при 86. 1 J/m. Това показва, че S -10 ефективно повишава здравината на въздействието на материала, намалявайки риска от счупване при динамични натоварвания.





II. Сравнителен анализ на механичните свойства между S -10 и вносни състави на цинков сулфид

1. ТЕНСИЛНА СИЛА при почивка:Формулиране 3 (Инженерна пластмасова цинкова сулфид S -10) постига 197 MPa, превъзхождаща формулировка 2 (вносен цинков сулфид) при 187,9 MPa, показвайки техническата конкурентоспособност на цинковия сулфид S -10 във вътрешната заместител.

2. Сила на огъване:Формулиране 3 (инженерна пластмасова цинкова сулфид S -10) достига 282,3 MPa, значително по -висока от формуляра 2 (вносен цинков сулфид) при 250,1 MPa, като допълнително валидира своите превъзходни гъвкави показатели.

3. Ефективност на разходите:Вносът цинков сулфид обикновено е по -скъп, докато инженерният пластмасов цинков сулфид S -10, като същевременно осигурява равни или по -добри показатели, значително намалява разходите за суровини, постигайки ефективността на разходите.

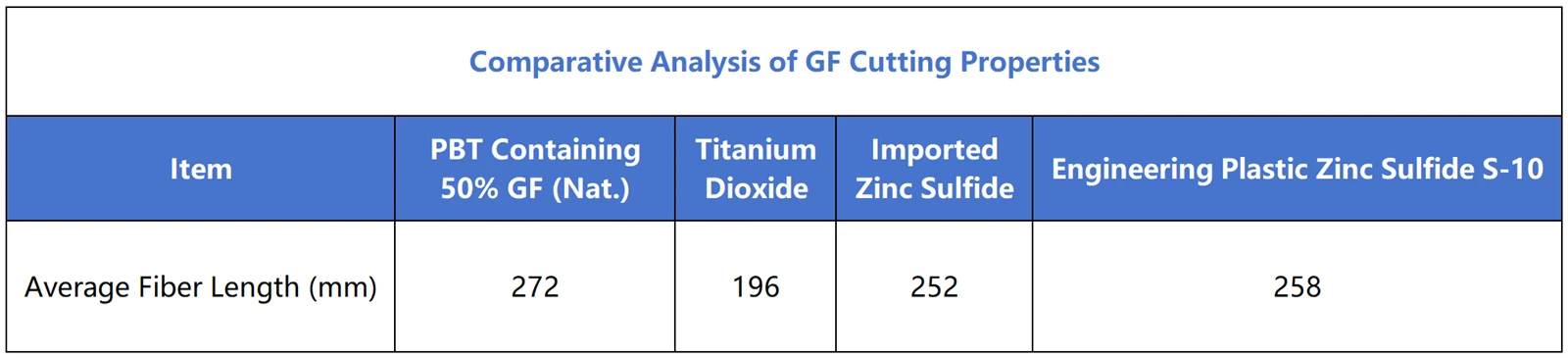

Iii. Сравнителен анализ на ефективността на рязане на GF





При производството на подсилени от стъклени влакна пластмаси, ефективността на рязане на стъклени влакна значително влияе върху механичните свойства на крайния продукт. Данните показват, че при състави с титанов диоксид средната дължина на влакната е значително намалена до 196 μm, вероятно поради твърдостта и характеристиките на частиците на титанов диоксид, причинявайки повече рязане на фибри по време на обработката. За разлика от тях, съставите с вносен цинков сулфид и инженерно пластмасово цинково сулфид S -10 имат средна дължина на влакната съответно 252 μm и 258 μm, значително по -висока от формирането на титаниев диоксид и близо до 272 µm от PBT стъклените влакнести материали без пигменти.

1. Предимства на инженерната пластмасова цинкова сулфид S -10

S -10 се отличава в поддържането на по -дълги дължини на влакната със средна дължина на влакната 258 μm, близо до вносен цинков сулфид (252 μm) и значително по -висок от състава на титанов диоксид. Това показва, че S -10 причинява по -малко рязане на влакна по време на обработката, като помага за запазването на усилващия ефект на влакната.

2. Въздействие върху механичните свойства

По -дългите дължини на влакната обикновено осигуряват по -добри характеристики на опън и въздействие, тъй като дългите влакна могат по -ефективно да прехвърлят стреса. Следователно, предимството на инженерния пластмасов цинков сулфид S -10 при поддържането на дължината на влакната допълнително поддържа нейните превъзходни механични показатели.

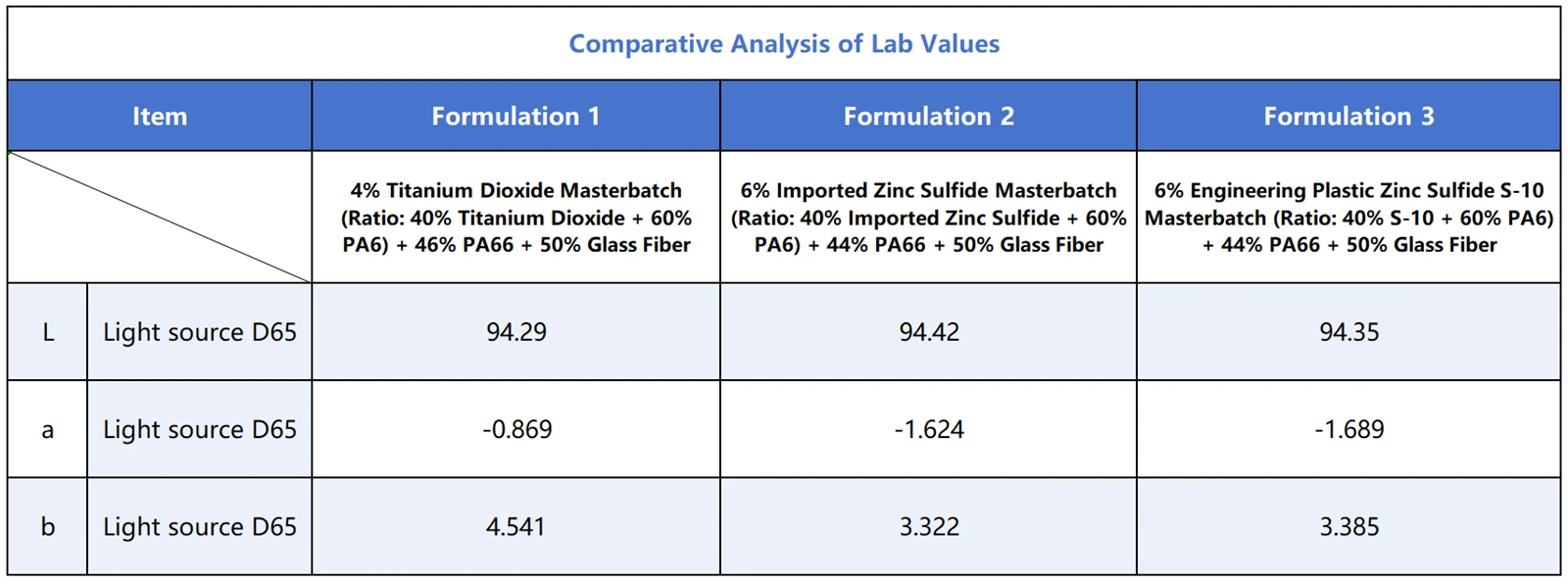

IV. Сравнителен анализ на лабораторните стойности





Въз основа на стойностите на лабораторията и сравнението на производителността на пластмасовите състави, подсилени с стъклени влакна, ефектите на всяка формулировка могат да бъдат обобщени, както следва:

Цветна ефективност

Формулиране 2 (вносен цинков сулфид): най -висока стойност L (94.42), най -добра яркост; Най -ниската стойност на B (3.322), най -слабата жълта тенденция и като цяло най -добрите цветови показатели.

Формулиране 3 (инженерна пластмасова цинкова сулфид S -10): най -ниска стойност (-1. 689), най -силната зелена тенденция, но l стойността (94.35) е близка до формулировката 2, с вторична цветова характеристика.

Формулиране 1 (титанов диоксид): Всички цветни параметри са по -ниски от другите състави (L =94. 29, A =-0. 869, B =4. 541).



V. Обобщение на всеобхватните предимства

1. Механични свойства

Формулиране 3 (инженерна пластмасова цинкова сулфид S -10): Най -добрите общи механични свойства, включително най -високата якост на опън (197,1 MPa), удължаване (2,3%) и якост на гъвкаво (282,3 MPa).

Формулиране 2 (вносен цинков сулфид): най -висока якост на удар (134,2 J/m), с леко по -ниско изпълнение на опън и гъвкавост в сравнение с формуляр 3.

Формулиране 1 (титанов диоксид): най -висок модул на огъване (12384 MPa), но други механични свойства (опън, гъвкаво, въздействие) са по -слаби от състави 2 и 3.

2. Подобряване на механичните свойства:Инженерният пластмасов цинков сулфид S -10 превъзхожда съставите на титанов диоксид в свойствата на опън, гъвкаво и удари, по-специално за отлични характеристики в сценарии с висока якост и висока степен.

3. Възможност за домашно заместване:В сравнение с вносни цинкови сулфидни продукти, инженерният пластмасов цинков сулфид S -10 предлага сравнима или дори превъзходна производителност, осигурявайки надеждна опция за заместване на вътрешния материал.

4. Потенциал за оптимизация на разходите:Докато отговаря на изискванията с висока производителност, инженерният пластмасов цинков сулфид S -10 намалява разчитането на вносни суровини, намалявайки общите производствени разходи.



Vi. Препоръки за кандидатстване

1. Продукти с високо търсене:Препоръчва се да се даде приоритет на използването на инженерни пластмасови цинкови сулфидни S -10 формулировки в полета със строги изисквания за механична производителност, като автомобилни компоненти и корпуси на електронните устройства.

2. Адаптация на процеса:Делът на добавянето на MasterBatch трябва да бъде оптимизиран въз основа на специфични условия за обработка (напр. Температура и налягане на инжекционното формоване), за да се балансира ефективността на работата и ефективността на обработката.



Vii. Заключение

New Materials Co., Ltd. (Ambition®) New Materials Co., Ltd. (Ambition®) S -10 демонстрира значителни всеобхватни предимства във високоефективната система за съвпадение на цветовете на стъклени влакна подсилени пластмаси. Механичните му свойства не само надминават тези на състава на титанов диоксид, но и се конкурират с вносни колеги, като гарантират висока производителност, като същевременно постигат ефективност на разходите. В бъдеще инженерният пластмасов цинков сулфид S -10 се очаква да види широко приложение в инженерна пластмаса с висока добавена стойност, насочвайки индустрията към по-голяма ефективност, ефективност на разходите и висока производителност. Ако се интересувате от нашите продукти, моля, не се колебайте да даСвържете се с нас.
